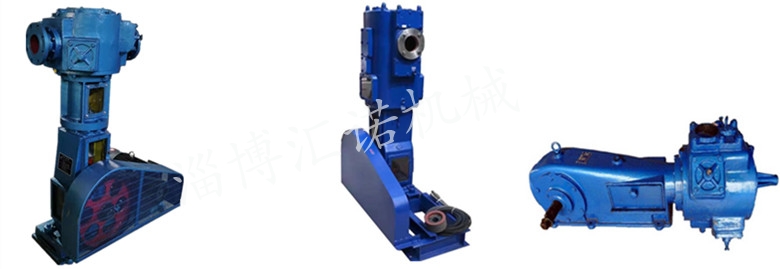

立式往復式真空泵是W型臥式真空泵的更新?lián)Q代產品，是獲得粗真空的主要設備。由于采用全密封裝置，實現了曲軸箱和汽缸的完全隔離；加上活塞環使用了自潤滑材料，便實現了先進的無油潤滑。由于無污水排放，所以該型真空泵特別適用于化工、醫藥和食品等行業的真空蒸餾、真空蒸發、真空干燥、真空濃縮、真空浸漬等工藝過程中。
主 要 特 點：
(1)功率消耗小，節能效果顯著；
(2)占地面積小，工作噪音低：
(3)氣缸采用強制水冷，冷卻效果好；
(4)采用先進的密封結構，杜絕了向外濺油等現象的產生；
(5)由于各運動部件結構合理，受力均勻，所以使用壽命長。
WLW系列往復式真空泵參數：
|
|
WLW-30 |
WLW-50 |
WLW-70 |
WLW-100 |
WLW-150 |
WLW-200 |
WLW-300 |
WLW-400 |
WLW-600 |
WLW-1000 |
|
|
抽氣速率 (L/s）(m3/h) |
30/108 |
50/180 |
70/250 |
100/360 |
150/540 |
200/720 |
300/1080 |
400/1440 |
600/2160 |
1000/3600 |
|
|
極限壓力( mmHg/(×103Pa) |
15/2.0 |
15/2.0 |
15/2.0 |
15/2.0 |
15/2.0 |
15/2.0 |
15/2.0 |
15/2.0 |
15/2.0 |
15/2.0 |
|
|
轉速 (r.p.m) |
350 |
355 |
380 |
350 |
390 |
300 |
300 |
320 |
320 |
200 |
|
|
電機 |
型號 |
Y132S-6 |
Y132M1-6 |
Y132M2-6 |
Y160M-6 |
Y160L-6 |
Y180L-6 |
Y200L2-6 |
Y225M-6 |
Y280S-6 |
Y315M-6 |
|
功率 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
22 |
30 |
45 |
75 |
|
|
吸氣通徑 (mm) |
Φ50 |
Φ50 |
Φ50 |
Φ100 |
Φ125 |
Φ125 |
Φ160 |
Φ160 |
Φ250 |
Φ320 |
|
|
排氣通徑 |
Φ50 |
Φ50 |
Φ50 |
Φ100 |
Φ125 |
Φ125 |
Φ160 |
Φ160 |
Φ250 |
Φ320 |
|
|
進水通徑 (mm) |
Φ15 |
Φ15 |
Φ15 |
Φ15 |
Φ15 |
Φ15 |
Φ15 |
Φ15 |
Φ15 |
2-Φ15 |
|
|
出水通徑 (mm) |
Φ15 |
Φ15 |
Φ15 |
Φ15 |
Φ15 |
Φ15 |
Φ15 |
Φ15 |
Φ15 |
Φ22 |
|
|
泵溫升 (℃) |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
|
|
噪音 [dB(A)] |
≤70 |
≤70 |
≤75 |
≤75 |
≤78 |
≤80 |
≤80 |
≤80 |
≤80 |
≤90 |
|
|
整機重量 (kg) |
350 |
500 |
580 |
820 |
920 |
1400 |
1800 |
1950 |
3100 |
5500 |
|
WLW無油立式真空泵主要由機械傳動部分、機械抽氣部分和隔油部分組成，機械傳動部分分為曲柄和連桿機構，由電動機帶動皮帶輪，然后通過曲軸、連桿、十字頭傳遞給活塞，由皮帶輪的圓周運動變?yōu)榛钊闹本€運動。
WLW無油立式真空泵機械抽氣部分主要依靠活塞在汽缸內的往復運動來完成。氣缸內的活塞上有活塞環，保證被活塞間隔開的氣缸兩端氣密封性。
WLW無油立式真空泵活塞在氣缸內做往復運動時，不斷的改變氣缸兩端的容積，一端容積擴大吸入氣體，另一端容積縮小排出氣體?；钊c氣閥的聯合作用，周期地完成 吸氣和排氣作用。隔油腔及充氣腔將機械傳動部分與氣體流通部分隔開，以防止油漏入、或帶入氣缸內。
當要求抽吸氣回收時，充氣腔內可充入該種氣體。以防止空氣漏入氣缸內而影響氣體純度。
