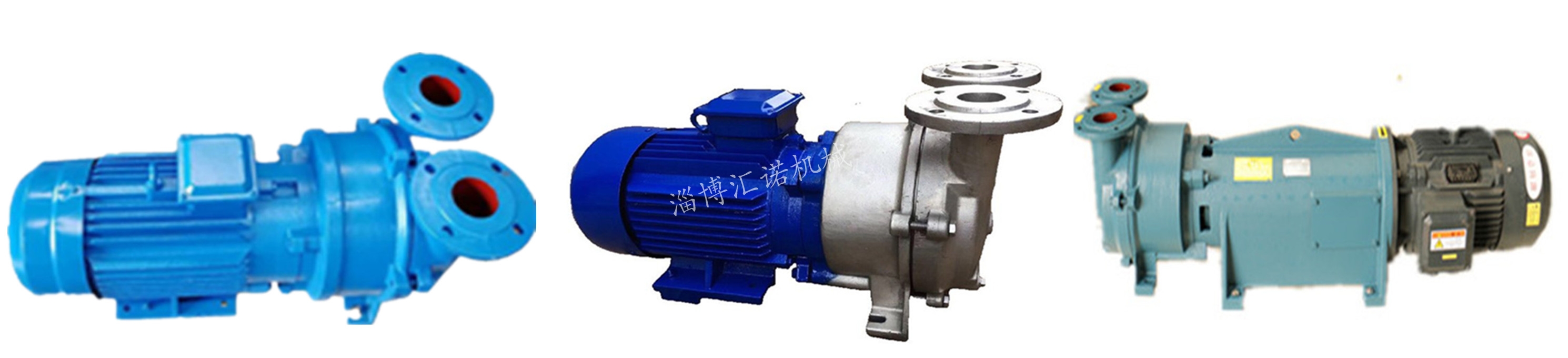

2BV系列水環式真空泵是電機與泵同軸的單級液循環真空泵。泵軸全系采用機械密封，結構簡單，維修簡便。
2BV水環式真空泵被廣泛用于化工、石油、制藥、食品、制糖、紡織等工業領域。是一種粗真空獲得應用范圍廣泛的液循環真空泵。在工作過程中，氣體的壓縮是等溫的，所以當選擇使用防爆電機時（2BV2-EX系列、2BV6系列），還可對易燃、易爆的氣體進行壓縮及抽吸。
2BV水環式真空泵可抽氣體包括：水蒸氣、油蒸汽、化工容積等，若所抽氣體含有腐蝕性，2BV水環式真空泵全部過流部件可選擇304/316/316L等不銹鋼材質。
2BV水環式真空泵的特點：
2BV系列水環式真空泵相對前期同類產品SK、2SK水環式真空泵具有以下特點：
1：2BV水環式真空泵電機與泵同軸，節省空間、易于安裝。
2：2BV水環式真空泵全系采用機械密封，安全可靠，做到循環液體、被抽氣體0泄露。
3：2BV水環式真空泵全系設有氣蝕保護閥，最大程度消除極限壓力下所產生的氣蝕與氣蝕聲。
4：排氣口柔性設計，不產生過壓縮，使其效率在性能范圍內最佳。
2BV水環式真空泵作為新一代節能型產品，吸氣壓力可達到3300pa（96%）真空度。當循環液使用變壓器油時，真空度可達到670-130pa（99.3%）真空度，當液環真空泵吸氣壓力長時間接近極限真空時，需要打開氣保護管，消除氣蝕及噪音。
2BV水環式真空泵以出色的性能及眾多優點，將可以取代SK、2SK系列水環式真空泵及W、WY、WL系列往復式真空泵。
2BV水環式真空泵的工作原理：
2BV水環式真空泵葉輪在泵內偏心安裝，當泵轉動時，葉輪在離心力的作用下于泵內形成水環，水環同時與輪轂相切，前半程的運動下，水環逐脫離輪轂，葉片葉輪間與水環逐步形成密閉空間，空間內的壓力降低，氣體自圓盤吸氣口吸入；而在后半程運動中，水環逐漸與輪轂靠近，空間內的氣體壓力升高，高于排氣口壓力時將氣體自圓盤排氣口壓縮至泵外。故葉輪每轉動一圈，吸氣一次，排氣一次，長時間運動，2BV水環式真空泵便可以將被抽容器中的氣體抽空并壓縮出去。
2BV水環式真空泵技術參數：
|
產品型號 |
極限壓力
（pa） |
最大抽氣量
m3/min |
功率
Kw |
轉速
r/min |
水耗量
L/min |
噪聲
dB |
重量
KG |
|
2060（6060） |
3300 |
0.45 |
0.81（1.1） |
2880 |
≈2 |
62 |
20（35） |
|
2061（6061） |
3300 |
0.87 |
1.45（1.5） |
2880 |
≈2 |
65 |
22（37） |
|
2070（6070） |
3300 |
1.33 |
2.35（3） |
2880 |
≈2.5 |
66 |
32（47） |
|
2071（6071） |
3300 |
1.83 |
3.85（4） |
2880 |
≈4.2 |
72 |
42（57） |
|
5110（6121） |
3300 |
2.75 |
4（4） |
1440 |
≈7 |
63 |
95（140） |
|
5111（6111） |
3300 |
3.83 |
5.5（5.5） |
1440 |
≈8.5 |
68 |
105（150） |
|
5121（6121） |
3300 |
4.66 |
7.5（7.5） |
1440 |
≈10 |
69 |
135（200） |
|
5131（6131） |
3300 |
6.66 |
11（11） |
1440 |
≈15 |
73 |
180（260） |
|
5161（6161） |
3300 |
8.33 |
15（15） |
1440 |
≈20 |
74 |
260（380） |
2、表中所列數據在下列技術條件下測出：
① 大氣壓力101325Pa（1013mbar）
② 進水溫度15℃
③ 吸入空氣溫度20℃
④ 空氣相對濕度70%
3、性能允許偏差±10%
2BV水環式真空泵的安裝注意事項
1：2BV水環式真空泵安裝時一定水平面安裝與地面上，并通過地腳螺栓孔禁錮好。
2；連接管路時勿將焊渣等顆粒物體掉入吸氣口。
3：管路與吸氣口的連接密封墊首次應使用過濾網（運行24-48小時候更換成中空密封墊）。
2BV水環式真空泵的氣動與停車
2BV水環式真空泵長時間為運轉或首次運轉前，需用手轉動數圈，以確定水環式真空泵內是否有異物卡住、或損壞。
2BV水環式真空泵啟動順序如下：
1：首先定排氣排水閥門、吸氣閥門是否打開。
2：點動電機，確定是否正轉。
3：開啟2BV水環式真空泵
4：開啟后同時迅速打開供水閥門，逐步增加供水量至合適為止。
2BV水環式真空泵關閉順序如下：
1：關閉管路進氣閥門。
2：關閉供水閥門。
3：同時迅速關閉水環式真空泵。
4：將泵腔內水排放干凈，以免生銹或第二次啟動時將葉輪打碎。
2BV水環式真空泵日常維護
1：2BV全系軸承使用免維護軸承，應注意周?chē)h(huán)境，避免過量灰塵進入軸承。
軸承更換周期不超過8000小時，正常溫升30-50度，超出請盡快停止運轉。
2：檢查循環液是否會結垢，若循環液為硬質水，應定期使用容積清洗。
3：機械密封應為0泄露，若出現泄露，請及時更換。
機械密封更換周期不超過5000小時。
2BV水環式真空泵故障及消除方法
|
2BV水環式真空泵故障現象 |
2BV水環式真空泵可能出現的原因 |
2BV水環式真空泵故障排除方法 |
|
電機不啟動；無聲音 |
電機不通電 |
檢查線路 |
|
電機不啟動；有翁鳴聲 |
電機缺項 |
檢查線路 |
|
葉輪卡住 |
檢查是否有異物 |
|
|
電機軸承損壞 |
更換軸承 |
|
|
電機啟動后容易跳閘 |
電機過載 |
檢查電流，調整供水量 |
|
排氣閥板脫落 |
檢查排氣閥板 |
|
|
排氣壓力過高 |
降低排氣阻礙 |
|
|
不產生真空 |
無循環液 |
檢查循環液是否供給正常 |
|
系統嚴重泄露 |
檢查泄露處 |
|
|
轉向反轉 |
檢查正反轉 |
|
|
真空度過低 |
抽氣量小 |
更換功率大的泵 |
|
循環液流量小 |
加大循環液供給 |
|
|
循環液溫度過高（＜15°） |
對循環液進行冷卻 |
|
|
磨損、腐蝕 |
更換新件 |
|
|
系統輕微泄露 |
檢查泄露出 |
|
|
機械密封泄露 |
更換機械密封 |
|
|
產生尖銳聲 |
循環液流量過高 |
降低循環液供給 |
|
氣蝕聲 |
打開氣蝕閥 |
|
|
摩擦 |
檢查研磨處 |
|
|
泄露 |
檢查密封墊、機械密封 |
更換新密封墊、機械密封 |
您是否正在考慮采購2BV水環式真空泵？您可以致電我公司銷售處，我們將根據您的工況為您選擇最合適的真空泵。
其他水環式真空泵包括：SK水環式真空泵、2SK水環式真空泵、2BE水環式真空泵
我公司專業生產水環式真空泵、旋片式真空泵、往復式真空泵、羅茨真空機組、羅茨真空泵、真空負壓站，如若以上產品不能滿足您的需求，請閱覽我公司其他產品。
專業真空泵、真空獲得應用產品生產商淄博匯諾機械設備有限公司。
