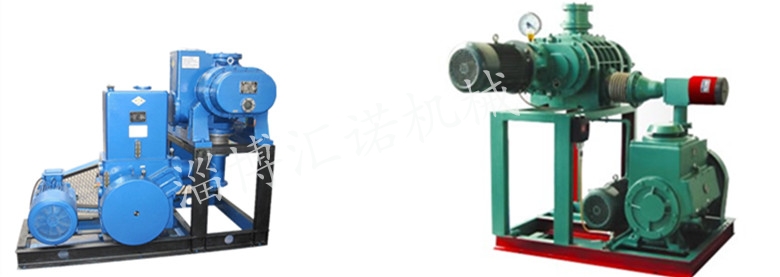

羅茨旋片真空機組是以羅茨真空泵為主抽泵，單級或雙級旋片式真空泵做為前級泵的高真空獲得設備。整套機組安裝在公共機架上，配合管道、閥門、冷卻系統、電器控制箱等組成。以此來解決單獨旋片式真空泵在高真空下抽速減慢，且成倍增加單臺旋片式真空泵的抽氣量。該機組具有真空度高，抽速范圍廣等特點，它較適用于抽除干燥、潔凈的氣體。當帶有氣鎮裝置時，也可以抽除含少量水蒸汽的氣體。該系列機組已廣泛應用于冶金、化工、輕工、石油、醫藥、印染、電器、電真空、半導體、食品、原子能、紡織等行業。
羅茨旋片真空機組各泵之間的抽速比一般在4：1至10:1間，前者適用于真空系統較大和長時間在較低入口壓力、極限真空下工作。羅茨旋片真空機組為防止停機時返油至羅茨真空泵或系統內，一般在旋片泵與羅茨泵中間加裝帶充氣電磁閥（我司一般選擇DDC系列或DYC系列），電磁閥與旋片式真空泵聯動，前級泵工作，電磁閥工作。
羅茨旋片真空機技術參數：
以下羅茨真空機組以常用2X旋片式真空泵為例
|
機組型號 |
泵型號 |
抽氣速率(L/S) |
極限壓力 |
進氣口徑 |
電機功率 |
|||||
|
主泵 |
前級泵 |
主泵 |
前級泵 |
|||||||
|
Ⅰ |
Ⅱ |
Pa（麥?zhǔn)嫌?jì)） |
Pa（電阻計） |
Ⅰ |
Ⅱ |
|||||
|
JZJX70-4 |
ZJP70 |
2x15 |
- |
70 |
5x10-2 |
0.1 |
80 |
1.1 |
2.2 |
- |
|
JZJX150-5 |
ZJP150 |
2x30A |
- |
150 |
5x10-2 |
0.1 |
100 |
2.2 |
3 |
- |
|
JZJX300-4 |
ZJP300 |
2x70A |
- |
300 |
5x10-2 |
0.1 |
150 |
4 |
5.5 |
- |
|
JZJX300-10 |
ZJP300 |
2x30A |
- |
300 |
5x10-2 |
0.1 |
150 |
4 |
3 |
- |
|
JZJX600-8 |
ZJP-600 |
2x70A |
- |
600 |
5x10-2 |
0.1 |
200 |
7.5 |
5.5 |
- |
|
JZJX150-42 |
ZJP1500 |
ZJP30 |
2x15 |
150 |
2x10-2 |
0.05 |
100 |
2.2 |
0.75 |
2.2 |
|
JZJX300-42 |
ZJP300 |
ZJP70 |
2x30A |
300 |
2x10-2 |
0.05 |
150 |
4 |
1.1 |
3 |
|
JZJX300-44 |
ZJP300 |
ZJP70 |
2x15 |
300 |
2x10-2 |
0.05 |
150 |
4 |
1.1 |
2.2 |
|
JZJX600-42 |
ZJP600 |
ZJP150 |
2x70A |
600 |
2x10-2 |
0.05 |
200 |
7.5 |
2.2 |
5.5 |
|
JZJX600-45 |
ZJPP600 |
ZJP150 |
2x30A |
600 |
2x10-2 |
0.05 |
200 |
7.5 |
2.2 |
3 |
|
JZJX1200-44 |
ZJP1200A |
ZJP300 |
2x70A |
1200 |
2x10-2 |
0.05 |
250 |
11 |
4 |
5.5 |
除使用2X旋片式真空泵意外，還可使用XD旋片式真空泵、2XZ旋片式真空泵作為羅茨旋片真空機組的前級泵，與羅茨真空泵串聯使用。
羅茨旋片真空機組選擇須知
羅茨旋片真空機組組合并非固定，也非通用，需根據客戶實際需求來選擇合適的旋片式真空機組。請仔細閱讀羅茨旋片真空機組，以避免您所購的羅茨旋片真空機組不能正常工作。
1、羅茨旋片真空機組適合抽干燥、純凈的氣體。當打開旋片式真空泵氣鎮閥時（選配）可抽除含有少量水蒸氣等不可凝性氣體。但不適合抽除含有大量水蒸氣、腐蝕性以及粉塵含量過高的氣體。
2、根據實際工況選擇羅茨旋片機組以JZJX300-4與JZJX300-10為例，抽氣量均為300L/S、極限真空度0.05pa。
假設兩個反應釜均為300L，但生產原料不同，A釜生產情況為產氣量小，當真空機組正常開啟后，很快達到并一直維持在極限真空。B釜生產情況為產氣量大，當真空機組正常開啟后仍有大量氣體產生，從而很難達到極限真空。故A釜應可選用JZJX300-10，B釜只能選擇JZJX300-4。原因是B釜一直有氣體產生，需要大功率的前級泵將氣體抽除。而A釜?jiǎng)t可以用小功率前級泵帶動。（注：以上情況數據僅為舉例說明，非300L系統則選用此型號羅茨旋片真空機組，具體情況請咨詢銷售人員）
3、為整套羅茨旋片真空機組提供維持泵或預抽泵。
讓很多客戶經常感到頭疼的是，所抽氣體里面還有水蒸氣，而羅茨水環真空機組真空度又不能滿足生產的需要，這是我們選用1臺水環式真空泵做為整個機組的預抽泵，用水環式真空泵將系統內大量的水蒸氣預先抽除，當系統內含有水蒸氣量減小后，打開旋片式真空泵并同時打開氣鎮閥，羅茨真空泵至機組正常運行。這時系統內產生或滯留的少量水蒸氣將被旋片式真空泵的氣鎮閥所排出。
為了有效的節約生產成本、節約電能，有些行業（例金屬處理、工件撿漏等）在整套羅茨旋片真空機組開啟并達到極限真空后，僅有微量的氣體產生，但仍需要維持若干時間的真空，如果一直開啟整套羅茨旋片真空機組，將大大的增加企業電能損耗。此時可用1臺較小型號的2X旋片式真空泵做為維持泵，并聯羅茨旋片真空機組或與前級泵分別串聯羅茨真空泵，并聯時，可關閉整套羅茨旋片真空機組，用維持泵進行工作；串聯時，可關閉前級泵，用維持泵+羅茨泵的模式工作。以此來降低能耗。
羅茨旋片真空機組安裝要求
1、必須安放在通風的環境中。
2、環境溫度為-5到30攝氏度（過低或過高仍能繼續使用，但會降低真空度及抽氣量，正確操作對使用壽無影響）。
3、為前級泵為2X-30及以上的，羅茨真空泵（若羅茨泵為不需水冷則不需要）提供冷卻水，冷卻水溫度建議在5＜冷卻水＜15攝氏度（過高過低都會影響性能）。
4、羅茨旋片真空機組需要水平安裝與地面，應用地腳螺栓禁錮，與系統連接處建議使用一段真空金屬波紋管。
羅茨旋片真空機組故障及排除方法
|
故障 |
原因 |
消除辦法 |
|
極限壓力不高 |
管道、系統漏氣 |
系統檢漏 |
|
泵部分漏氣 |
對泵進行檢漏 |
|
|
前級泵極限壓力下降 |
修理或更換前級泵 |
|
|
潤滑油太臟或牌號不符 |
更換潤滑油 |
|
|
油封磨損 |
更換油封 |
|
|
旁通閥處漏氣 |
對旁通閥進行清理 |
|
|
抽速不足 |
管道通導能力不夠 |
增大管道通導能力 |
|
前級泵抽速下降 |
修理或更換前級泵 |
|
|
旁通閥處漏氣 |
對旁通閥進行清理 |
|
|
電動機過載 |
入口壓力過高 |
調整、控制入口壓力 |
|
轉子端面與端蓋單面接觸 |
調整轉子端面間隙 |
|
|
前級泵返油進泵腔 |
安裝防返油裝置 |
|
|
旁通閥卡阻，使出口壓力過高 |
對旁通閥進行清理 |
|
|
過熱 |
選擇的前級泵抽速不夠，造成壓縮比過大 |
重新選用前級泵 |
|
入口壓力過高 |
調整、控制入口壓力 |
|
|
冷卻不良 |
暢通冷卻水 |
|
|
齒輪箱潤滑油過多 |
調整油量 |
|
|
轉子與泵殼接觸 |
調整間隙 |
|
|
齒輪、軸承、油封潤滑不良 |
保證油量適當，潤滑良好 |
|
|
聲音異常 |
裝配不良 |
重新裝配 |
|
導向齒輪與轉子位置偏移使轉子相碰 |
調整位置、保證間隙 |
|
|
入口壓力過高 |
調整、控制入口壓力 |
|
|
過載或潤滑不良造成對齒輪的損傷 |
更換齒輪 |
|
|
軸承磨損 |
更換軸承 |
|
|
軸承、齒輪早期磨損嚴重 |
潤滑油不良 |
更換潤滑油 |
|
潤滑油不足 |
補充潤滑油 |
采購羅茨旋片真空機組注意事項
1、被抽除氣體是否含有水蒸氣等不可凝性氣體。
2、被抽除氣體是否含有腐蝕性溶劑或有機溶劑。
3、確定好系統所需真空度，確定真空度單位Pa（帕）、Mpa（兆帕）、torr（托）。
4、確定好系統所需抽氣量，確定抽氣量單位L（升）、m3（立方），時間單位s（秒）、min（分鐘）、h（小時）
5、羅茨旋片真空機組安裝。
我公司專業生產水環式真空泵、旋片式真空泵、往復式真空泵、羅茨真空機組、羅茨真空泵、真空負壓站，如若以上產品不能滿足您的需求，請閱覽我公司其他產品。
專業真空泵、真空獲得應用產品生產商淄博匯諾機械設備有限公司。
